さて、今回のブログは「押しばねの直角度」について紹介します。

ばねの直角度

直角度とは、円筒ばねを置いた時の、座り具合を角度で表したものです。
※直角度　ＪＩＳ1級　1.15°以下　2級2.9°以下

　

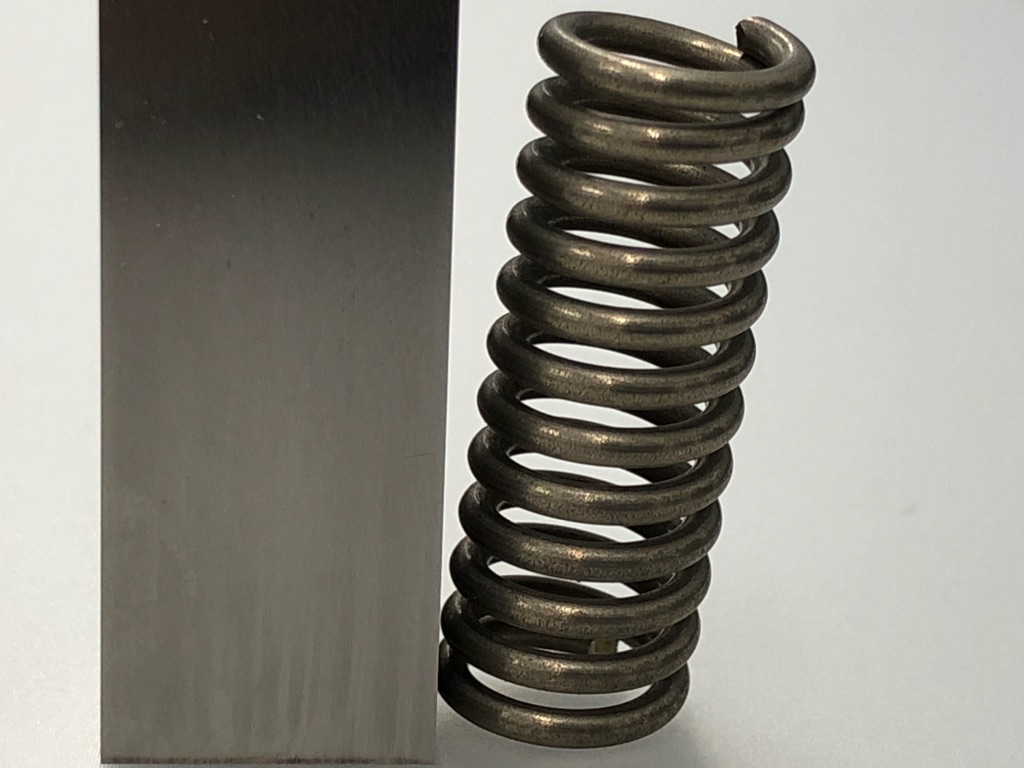

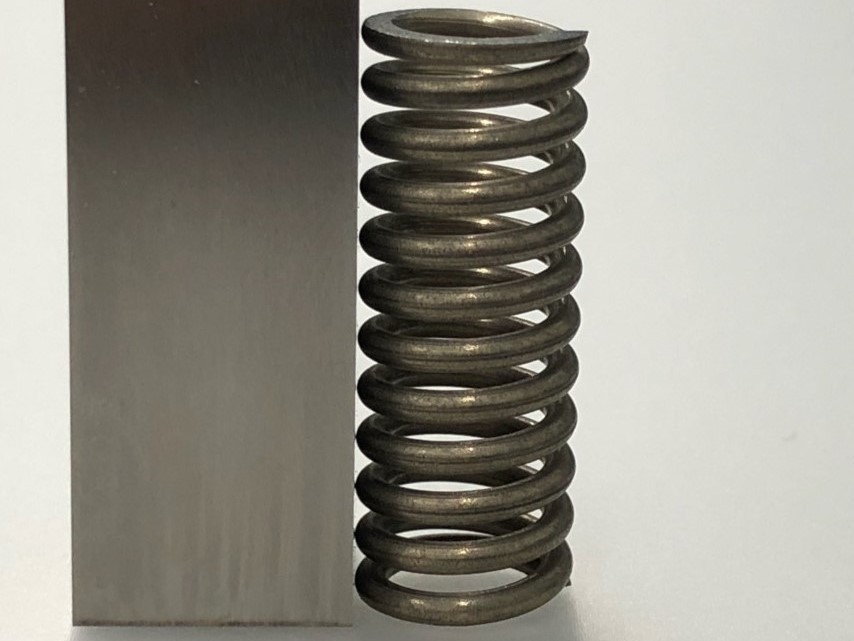

研削前　　　　　　　　研削後

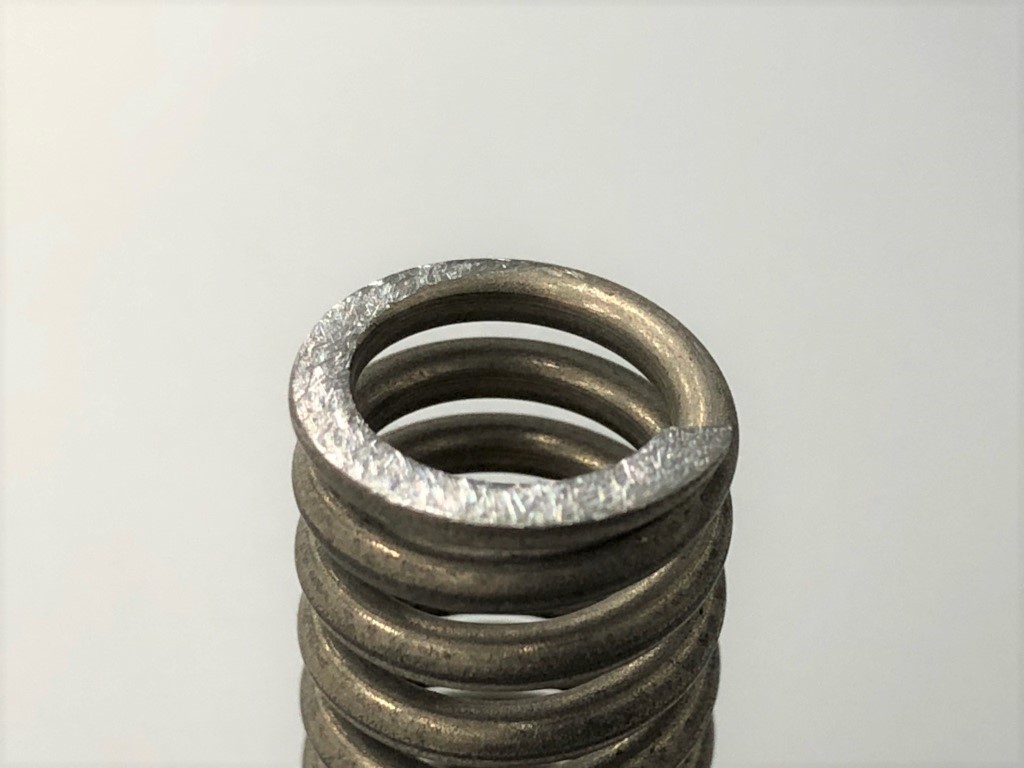

ばねの両端面を平面に研削する事で、写真のような座りの良いばねが出来上がります。

直角度の良い製品の利点

① ばねの座りが良くなる
② 偏心が起こりにくい為、荷重が安定する
③ 座屈が少ないので、省スペースで組付けができる

ばねの直角度は、動作性や荷重の安定に大きく影響するため、とても重要なのです！

研削作業

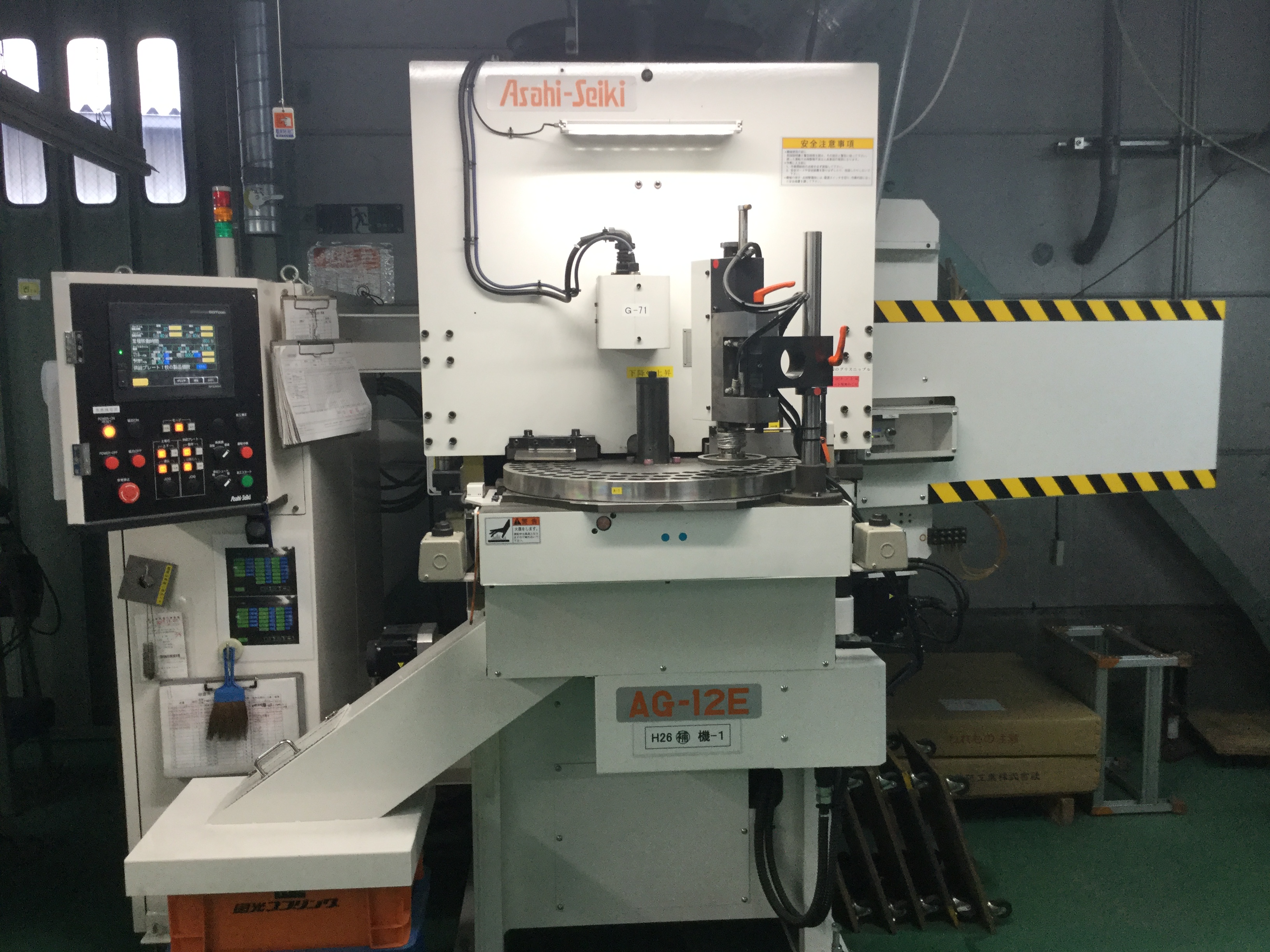

押しばねの研削は『ばね研削機』と呼ばれる機械と『研磨円盤』という専用の冶具で行います。

直角度の良いばねを製作するには、研磨円盤（ばねを加工するための冶具）の選定が最も重要になります。
弊社では高精度な切削加工を行うため、製品に合った研磨円盤を社内で設計・製作して品質向上に努めています。

国光スプリング工業では、長年のノウハウを活かし、線種・線径・図面公差に応じて最適な加工を行っております。

押しばねの直角度でお困りの際は、お気軽にご相談ください。
