製品紹介 ~ウェーブワッシャー~
製品紹介 ~ウェーブワッシャー~

こんにちは。
国光スプリング工業の篠原です。

私が所属している製造1課では、主に板バネを製造しています。
板バネには、様々なものがありますが、今回はウェーブワッシャーについて紹介させていただきます。

ウェーブワッシャーとは?

ウェーブワッシャーとは、輪形の薄板を波形状に曲げ、バネの働きを持たせたものです。
モーターの振動・騒音の低減、ガタ防止などに使用されます。

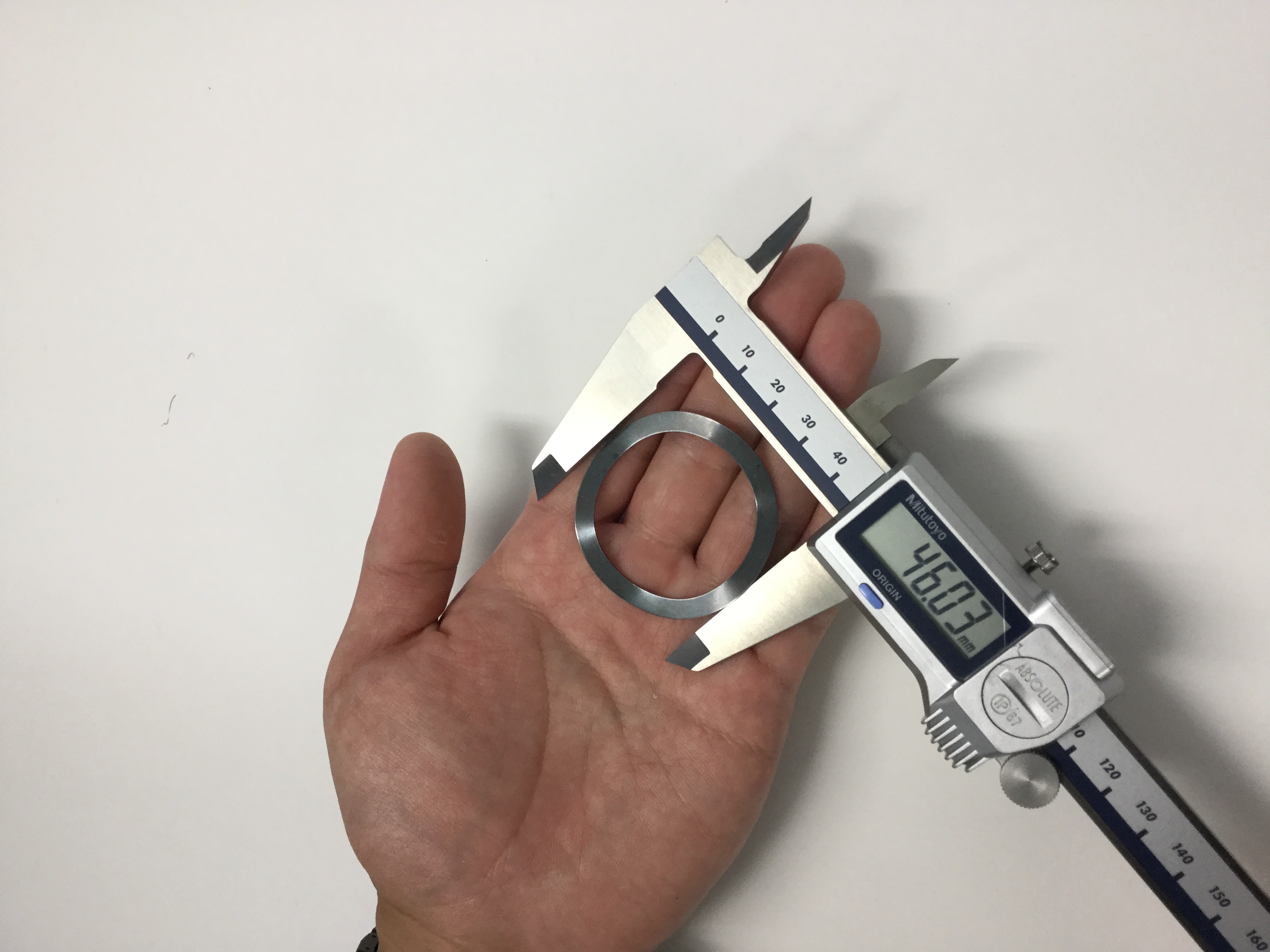

曲げ加工前

曲げ加工後

弊社のウェーブワッシャーは、主に産業用モーターに使用されており、電気自動車用モーターへの採用実績もあります。
様々な分野で使用されているモーターにとって、必要不可欠なものとなっています。

ウェーブワッシャーの対応サイズ

板厚 : t0.1 ~ 2.5mm
外径 φ 9.5 ~ 450mm
材質
SK85-R,  SK85-A,  SPCC,  SUS301CSP,  SUS304CSP,  SUS631

ウェーブワッシャーは自社で金型を設計・製作しており、細かな荷重調整も対応しています。

当社の板バネの中でも、ウェーブワッシャーは得意とする分野であり、厳重な荷重管理、形状検査を実施し、お客様のご要望にお応えできるよう努めております。
